Diamond HC100

Бренд: Diamond
Наличие: Есть на складе
Цена: 1 900 руб

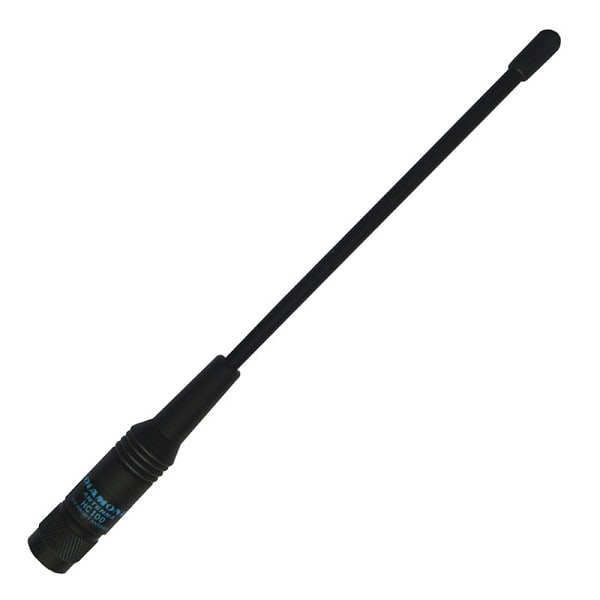

Diamond HC100 - портативная антенна. Поляризация - вертикальная.


Описание

Обрезная четвертьволновая антенна для портативных раций.
Как и положено четвертушке, в отличие от штатных “резинок ”, обеспечивает положительный коэффициент усиления - по заверениям фирмы 2,15 dBi
Отлично подходит для работы через репитеры на больших дальностях (личный рекорд -85 км, разумеется с высотки).

Там, где укороченные антенны, типа Diamond SRH-805, еле вытягивают один балл, а штатные " крысиные хвосты" 5-6 баллов по S-метру, HC-100 легко дает полный зашкал.

Из-за своей длинны хорошо подходит для мониторинга авиадиапазона, практически не уступая (на 1-2 балла) специализированным авиационным антеннам ( Diamond SRH-120 ). При скрытом ношении, вблизи от тела, коэффициент усиления и КСВ ухудшаются незначительно.
Выпускается как с разъемом SMA-P ( Diamond SRH-100S ), так и с SMA-J ( Diamond SRH-100SJ ).

Полотно антенны представляет собой витой сердечник из 5 стальных, закаленных, нитей диаметром 0,6 мм, вокруг которого навито (см фото 2) еще 6 нитей с малым шагом. Антикоррозионное защитное покрытие (омеднение итд.) нитей отсутствует. Полотно антенны имеет диаметр 3,2 мм и длинну, при обрезке на 145 МГц, 37 см, что наводит на мысль о наличии в основании антенны небольшой укорачивающей индуктивности. Полотно затянуто в термоусадку и после обрезки закрывается сверху резиновым колпачком.

Жесткость полотна антенны выше, чем у аналогичной радиолюбительской двухбэндовки-четвертушки Diamond SRH-771. Антенна прекрасно держит форму в горизонтальном положении (что иногда бывает полезно при работе через лес) и ее не мотает на ветру, как Diamond SRH-36 (из-за чего при работе с последней возникают фединги). При скрытом ношении ее практически невозможно погнуть или сломать, как SRH-36, - антенна хорошо сворачивается в кольцо и так-же хорошо принимает исходную форму

КСВ на резонансной частоте около 1,3. Широкополосность по критерию КСВ<1,5 около 3 МГц.

Тип: 1/4.
Импеданс: 50 Ом.
Диапазон частот: 134-174 МГц.
Поляризация: Вертикальная.
Максимальная мощность: 10 Вт.
Усиление: 2.15 dBi.
Длина: 190 мм.
Вес: 45 г.
Разъем: TNC.
