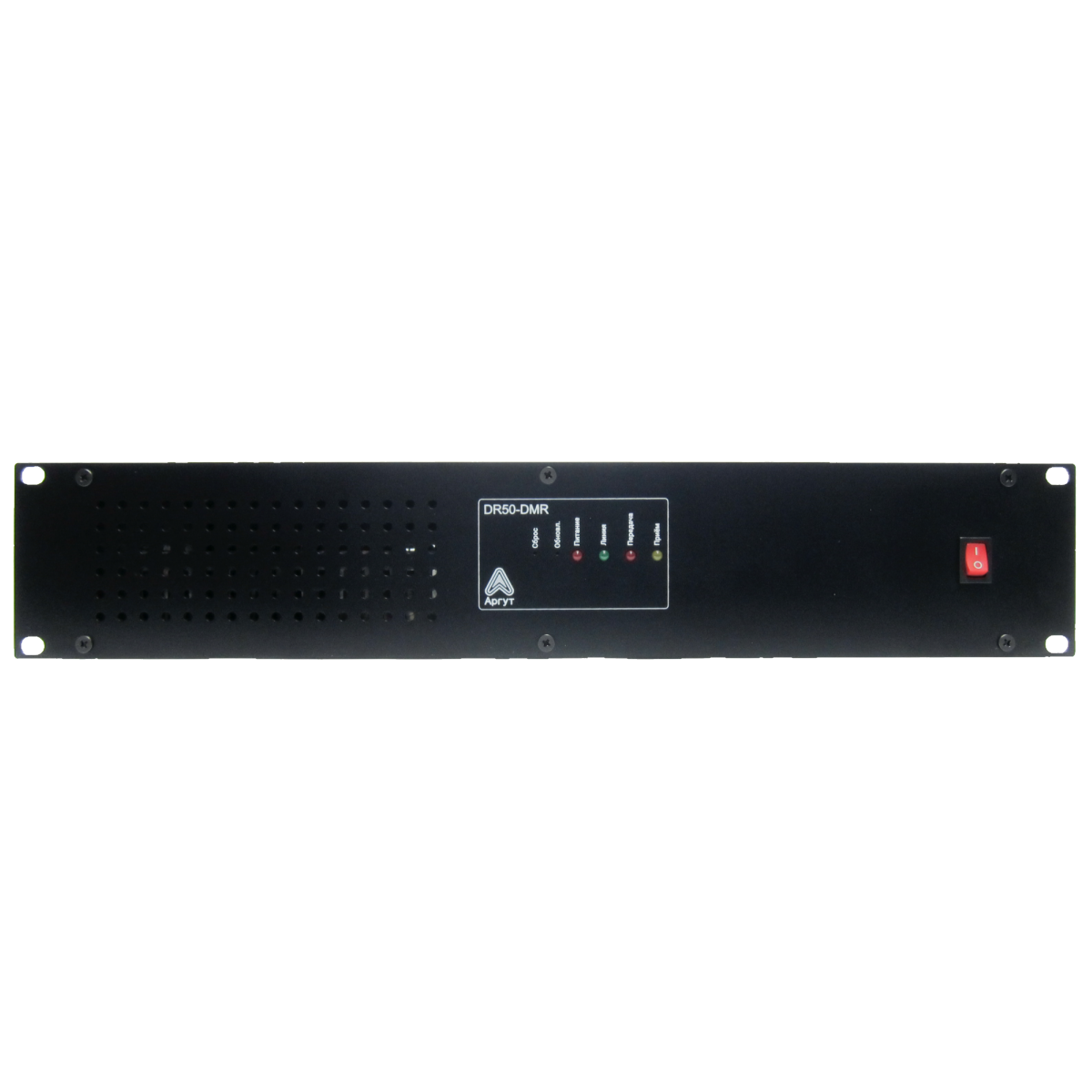

Аргут DR-50 VHF

Радиоретрансляторы предназначены для обеспечения однонаправленной ретрансляции радиосигнала при организации подвижной оперативной двусторонней двухчастотной симплексной телефонной радиосвязи в составе цифровых и аналоговых систем.

Радиоретрансляторы совместимы с парком цифровых (шаг сетки рабочих частот 12,5 кГц) и аналоговых радиостанций (шаг сетки рабочих частот 12,5 и 25,0 кГц).

Расчётная дальность радиосвязи Диапазон VHF

• 30,5 км в городе
•  45,9 км в пригороде
•  136,0 км на открытой местности

Радиосвязь "радиоретранслятор – автомобиль", высота подвеса антенны 20 м, антенна штыревая (Ку = 3 дБи), схема АФУ с дуплексером.
Расчёт выполнен по модели Окамура-Хата для типичных условий. Реальная дальность радиосвязи будет зависеть от рельефа местности, окружающей застройки, погодных условий, препятствий на трассе распространения радиосигнала, наличия помехи в радиоканале.

Комплект

• Радиоретранслятор DR50-DMR
•  Кабель питания
•  Руководство пользователя
•  Паспорт
•  Упаковка индивидуальная

По желанию заказчика радиоретранслятор может быть дополнительно укомплектован блоком питания 220 В, 50 Гц/13,8 В, 20 А, радиочастотным кабелем, дуплексером и стационарной антенной. Цена и спецификация дополненного комплекта предоставляется по запросу.

Упаковка

• Картонная коробка с ложементом из гофрированного картона
•  Габаритные размеры упаковки (ШхВхГ) 515х103х288 мм
•  Масса брутто 5,5 кг
• Параметры:
• Рабочий диапазон частот, МГц: 136-174
•  Частотный диапазон: VHF
•  Максимальная выходная мощность передатчика, Вт: 55
•  Тип радиоинтерфейса: Цифровой
•  Цифровой стандарт связи: DMR
•  Спецификация радиоинтерфейса: ETSI TS 102 361-1, -2
•  Речевые кодеки: g.711 uLaw; GSM 6.10 FR
•  Сетевые протоколы: ARP; IP; ICMP; UDP; TCP; HTTP
•  Тип сетевого интерфейса: 10/100BASE-T Ethernet
•  Количество каналов: 8
•  Шаг сетки частот, кГц: 12,5 (цифровой режим); 12,5 и 25,0 (аналоговый режим)
•  Волновое сопротивление тракта АФУ, Ом: 50
•  Тип ВЧ-соединителя: N (f)
•  Габаритные размеры (ШхВхГ), мм: 484x90x230
•  Масса, кг: 4,95
•  Номинальное напряжение питания, В: 13,6
•  Максимальный потребляемый ток, А: 15
•  Диапазон рабочих температур при эксплуатации, ˚С: от -25 до +55

Приёмник:

• Тип: Супергетеродин
•  Чувствительность в аналоговом режиме (СИНАД 12дБ), 1/2 э.д.с: 0,35 мкВ или -116 дБм (VHF, шаг сетки частот 12,5 кГц); 0,30 мкВ или -117 дБм (VHF, шаг сетки частот 25,0 кГц)
•  Чувствительность в цифровом режиме (BER="5%), 1/2 э.д.с: 0,40 мкВ или -115 дБм
•  Избирательность по соседнему каналу, дБ: 70 (VHF, шаг сетки частот 12,5 кГц); 75 (VHF, шаг сетки частот 25,0 кГц); 70 (VHF, цифровой режим)
•  Интермодуляционная избирательность, дБ: 70
•  Коэффициент нелинейных искажений, %: нет

Передатчик:

• Отклонение частоты от номинального значения в миллионных долях (N·10-6): 6,0 (VHF, шаг сетки частот 12,5 кГц); 7,0 (VHF, шаг сетки частот 25,0 кГц); 1,5 (цифровой режим)
•  Мощность несущей, Вт: от 8 до 18 (VHF, пониженная); от 18 до 36 (VHF, номинальная); от 36 до 55 (VHF, повышенная)
•  Максимальная девиация частоты в аналоговом режиме, кГц: 2,5 (шаг сетки частот 12,5 кГц); 5,0 (шаг сетки частот 25,0 кГц)
•  Относительный уровень побочных излучений, дБ: -70
•  Коэффициент нелинейных искажений, %: 5
•  Среднеквадратичная ошибка модуляции RMS Deviation Error, %: 5
•  Отклонение символьной девиации от номинального значения (1944 Гц), %: 7
